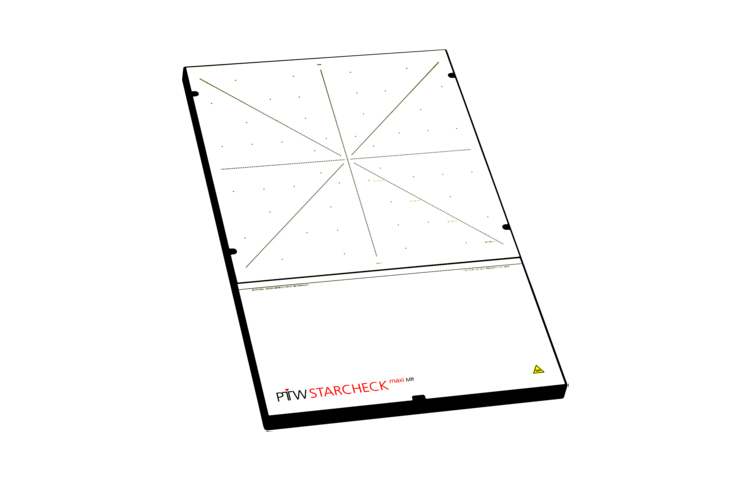

德國PTW STARCHECK 2D陣列探測器
STARCHECK 是一種精確可靠的工具，可用于放射治療束的快速測量。典型的應用是質量控制和直列加速器射束調整測量，探測器面板嵌入固態模型中。 電離室具有出色的相對響應穩定性，無需頻繁重新校準。 每 200 毫秒可測量全套四個剖面，因此該設備可用于實時測量。空間分辨率僅為 3 毫米，即使在半影區域也能確保精確測量。探測器沿主軸的掃描長度為 25.2 厘米，沿對角線的掃描長度為 34.5 厘米。 選配的 FIELDCHECK 模型可測量光場和輻射場。選配的 BQ-CHECK 模型用于檢查光束質量。MultiCheck 軟件支持這兩種模型。產品包括探測器面板、通過 RS232 或網絡與個人電腦連接的接口箱、實時分析軟件 BeamAdjust 和質量控制軟件 MultiCheck。
德國PTW STARCHECK 2D陣列探測器特點
帶有 707 個電離室（STARCHECK maxi）和 527 個電離室（STARCHECK）的陣列檢測器
快速、精確的實時光束掃描，無需水箱測量
主軸和對角線的分辨率高達 3 毫米
探測器尺寸：0.05 cm³
大面積覆蓋：26 厘米 x 26 厘米（STARCHECK），40 厘米 x 40 厘米（STARCHECK maxi）
黃金標準電離室 – 無需頻繁重新校準
與 Track-it 完全集成，實現自動報告
使用 Couchfix 定位工具可重復、快速、輕松地定位 STARCHECK
可提供適用于 MR 直列加速器的兼容版本
德國PTW STARCHECK 2D陣列探測器規格
|
探測器類型 |
平面平行通風電離室 |
|
探測器數量 |
527 每根主軸有83個測量點
每根對角線軸有 109 個測量點
2 x 53 個測量點用于 MLC 檢查
40 個測量點用于檢查輻射場大小 |
|
探測器尺寸 |
0.05 cm³ |
|
探測器間距 |
3毫米，MLC腔體間距5毫米 |
|
區域大小 |
26 x 26 CM² |
|
掃描范圍 |
主軸 25.2 厘米，對角線 34.5 厘米 |
|
最大測量點 |
2916（四個合并測量點） |
|
重復性 |
≤± 0.5% |
|
重復頻率 |
200 ms |
|
測量值 |
水的吸收劑量 (Gy)
水的吸收劑量率 (Gy/min) |
|
分辨率劑量 |
0.1 mGy，劑量率：0.1 mGy/min |
|
測量范圍 |
0.05 ... 80 Gy/min |
|
參考點 |
陣列表面下 8.5 毫米 |
|
尺寸 |
42 厘米 x 30 厘米 x 2.2 厘米 |
|
重量 |
5.5kg |
|
電源 |
(100 ... 240) VAC；(50 ... 60) Hz |
|
PC連 |
以太網 |
